MI 3122 - измеритель полного сопротивления линии, контура и параметров УЗО

MI 3122 SMARTEC Z Line-Loop / RCD - измеритель полного сопротивления линии, контура и параметров УЗО
MI 3122 SMARTEC Z Line-Loop / RCD - измеритель полного сопротивления линии, контура и параметров УЗО
Артикул: 313001
Модель: MI 3122
Гарантия: 36 мес.
Госреестр РФ: 41431-09
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: Metrel
Цена:
117 000 Р
Доступен для заказа
Добавить к сравнению

Описание MI 3122

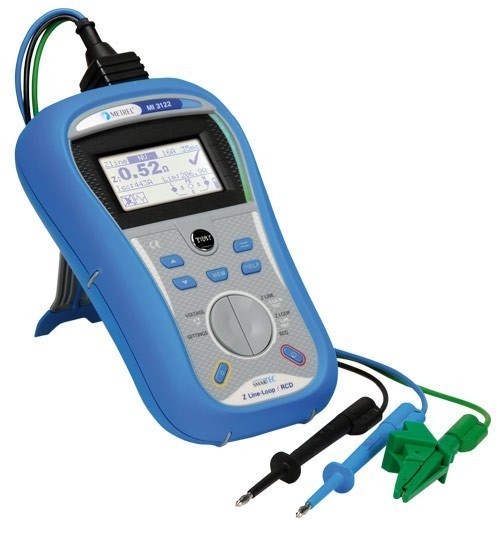

С помощью прибора MI 3122 SMARTEC Z Line-Loop / RCD можно проводить измерения полного сопротивления линии и контура, а также проверку параметров УЗО. Встроенная таблица предохранителей и параметров УЗО позволяет быстро проводить оценку полученных результатов. Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, позволяющими издалека определять результат в виде «Соответствует / не соответствует». Корпус прибора отличается надежностью и эргономичностью. Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.

Функции MI 3122

  • Измерение времени срабатывания УЗО;
  • MI 3122 измеряет ток срабатывания УЗО;
  • Измерение напряжения прикосновения;
  • Измерение полного сопротивления контура без отключения УЗО;
  • Измерение полного сопротивления контура и линии;
  • Расчет предполагаемого тока КЗ;
  • Проверка последовательности чередования фаз;
  • Измерение напряжения и частоты.

Отличительные особенности Mertel MI 3122

  • MI 3122 производит оценку результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный).
  • Быстрая проверка стандартных и селективных УЗО типов А и АС с номинальным дифференциальным током 10, 30, 100, 300, 500, 1000 мА.
  • Измерение времени срабатывания УЗО со множителями тока x0,5, x1, x5.
  • Возможность выбора начальной фазы испытательного тока (0° или 180°) при проверке УЗО.
  • Встроенная память позволяет сохранить до 1500 измерений.
  • Измерение полного сопротивления контура при измерительном токе 6,5A.
  • Опциональный трехфазный адаптер.
  • Подключение к ПК посредством RS-232- или USB- интерфейосов.
  • Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений.
  • Магнит для фиксации прибора рядом с испытываемым объектом.
  • Размеры: 135 x 230 x 75 мм
  • Масса (без батарей): 0,85 кг

Технические характеристики измерителя токового сопротивления линии MI 3122

Функции   Диапазон измерений MI 3122  Разрешение           Погрешность измерений
 Номинальный дифференциальный
ток УЗО I∆N
10, 30, 100, 300, 500, 1000 мА
 Множитель I∆N x 0,5, x 1, x 2,  x 5
Ток срабатывания УЗО (0,2...1,1)x I∆N син. ток (тип AC)  0,05 x I∆N  ± 0.1 I∆N
(0,2...1,5)x I∆N имп. ток (тип A,
I∆N≥30 мА)
 0,05 x I∆N  ± 0.1 I∆N
(0,2.. .2,2)x I∆N имп. ток (тип A,
I∆N
 0,05 x I∆N  ± 0.1 I∆N
Время срабатывания УЗО 0,0…40,0 мс  0,1 мс  ± 1 мс
40,1 … 2000,0 мс  0,1 мс  ± 3 мс
Полное сопротивление линии 0,00…9,99 Ом  0,01 Ом  ±(5 % от измер. + 5 емр)
10,0…99,9 Ом  0,1 Ом  ±(5 % от измер. + 5 емр)
100…999 Ом  1 Ом  ±10 % от измер.
1,00 …9,99 кОм  10 Ом  ±10 % от измер.
Полное сопротивление контура 0,00…9,99 Ом  0,01 Ом  ±(5 % от измер. + 5 емр)
10,0…99,9 Ом  0,1 Ом  ±(5 % от измер. + 5 емр)
100…999 Ом  1 Ом   ±10 % от измер.
1,00 …9,99  кОм  10 Ом   ±10 % от измер.
 Напряжение 0…550 В  1В  ±(2 % от измер. + 2 емр)
 Частота 10…550 Гц  0,1Гц  ±(0,2 % от измер. + 1 емр)
 Чередование фаз 1.2.3 или 3.2.1
 Питание 9В пост.тока (6 x 1,5В алкал. батарей или аккумул. NiMH, размер AА)
 Категория перенапряжения 600V CAT III, 300V CAT IV
 Степень защиты Двойная изоляция
 Рабочие условия От -10 до 40 С °
 Подключение к ПК RS 232 или USB

Комплект поставки MI 3122

Наименование Количество
1. Прибор SMARTEC Z Line-Loop / RCD 1
2. Мягкий ремень на руку 1
3. Универсальный измерительный кабель 1,5 м 3
4. Измерительный наконечник (синий, черный, зеленый) 3
5. Зажим типа «крокодил» (синий, черный, зеленый) 3
6. Адаптер питания 1
7. Батареи питания NiMH, AA 6
8. Руководство по эксплуатации MI 3122 на CD 1
9. Краткая инструкция по эксплуатации 1
10. Свидетельство о метрологической аттестации 1
11. Книга “Руководство по тестированию и проверке установок низкого напряжения” на CD 1
